강력하고, 컴팩트하며, 즉시 사용 가능

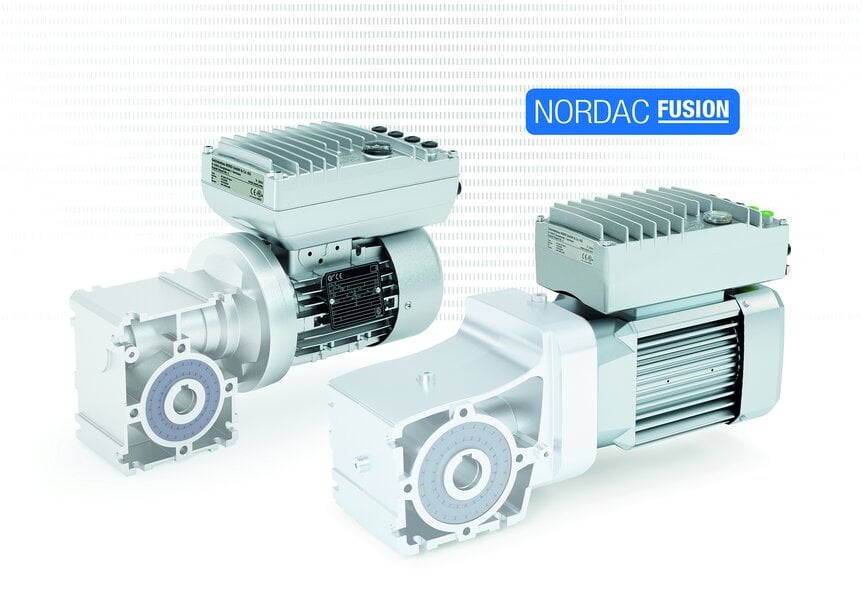

NORDAC FUSION: 모터와 인버터를 하나의 컴팩트한 고성능 유닛으로 통합.
www.nord.com
NORD DRIVESYSTEMS는 모터와 인버터를 하나의 컴팩트한 유닛으로 결합한 강력한 드라이브 시스템 NORDAC FUSION을 출시했다.
NORDAC FUSION
은 두 구성 요소의 전기적·기계적 특성을 최적으로 조정해 높은 출력 밀도를 구현했으며, 특히 설치 공간을 최소화하는 데 중점을 두었다. 사용자는 연결 즉시 안정적으로 작동하는 즉시 사용 가능한 시스템의 이점을 누릴 수 있다. 이에 따라 복잡한 파라미터 설정이나 시간이 많이 소요되는 구성 요소 선정 과정이 필요하지 않다. NORDAC FUSION은 매우 제한된 공간에서 최대의 드라이브 성능을 필요로 하는 사용자를 위한 간단하고 신속하며 효율적인 솔루션이다.
높은 수준의 자동화가 요구되는 물류 프로젝트의 경우, 이는 드라이브 축당 엔지니어링 작업 감소, 더 빠른 시운전, 그리고 첫 번째 컨베이어 지점부터 마지막 이송 스테이션까지 일관되게 높은 드라이브 품질을 의미한다. 또한 NORDAC FUSION의 분산형 설계는 해당 장비에 직접 장착할 수 있도록 해 중앙 제어반이 필요 없으며 배선 작업도 크게 줄여준다.
NORDAC FUSION – 다양한 조합 제공
NORDAC FUSION은 환기형 및 비환기형 비동기 모터(IE3)와 영구자석 동기 모터(IE5+), 그리고 분산형 NORDAC ON 주파수 인버터를 결합한 솔루션이다. 최적화된 모터/인버터 조합은 0.31~3.7kW의 출력 범위를 지원한다. 또한 일관된 안전 및 통신 기능을 제공하며 전 세계 어디서나 사용할 수 있고, 제조사의 모듈형 제품군에 포함된 기어 유닛과 이상적으로 결합할 수 있다.
분산형 주파수 인버터는 컴팩트한 설계, 완전한 플러그인 연결성, 높은 신뢰성이 특징이다. 주요 기능으로는 통합 PLC와 멀티 프로토콜 Ethernet 인터페이스가 있다. PROFINET, EtherNet/IP 및 EtherCAT은 파라미터 설정만으로 간편하게 구성할 수 있다. 또한 통합 안전 기능을 통해 자동화 생산 환경에서 거의 모든 모션 시퀀스를 안전하게 운용할 수 있다.
고급 통신 및 안전 기능
STO 및 SS1 외에도 NORDAC ON 시리즈는 회전 운동을 안전하게 제어하기 위한 모션 모니터링 기능인 SLS, SMS 및 SSM을 제공한다. 이러한 기능은 기존 Industrial Ethernet 네트워크 내에서 PROFIsafe 또는 FSoE를 통해 기능 안전 애플리케이션에 통합할 수 있으며, 독립형으로도 사용할 수 있다. 또한 안전 디지털 입력 및 출력 기능을 활용해 기능 안전 주변 장치나 기능을 통합할 수 있다. 비상 정지 버튼, 안전 도어 스위치, 광전 센서 등을 직접 연결할 수 있으며, 두 개의 안전 단일 채널 디지털 입력을 하나의 안전 이중 채널 디지털 입력으로 결합하거나 두 개의 안전 출력을 하나의 안전 이중 채널 출력으로 구성할 수 있다. 이를 통해 NORDAC FUSION에서도 기능 안전 수준을 개별적으로 설정할 수 있다.
동적 애플리케이션을 위한 엔코더리스 제어
또 다른 장점은 제조사의 고효율 IE5+ 동기 모터(PMSM)와 함께 구현되는 NORDAC FUSION의 엔코더리스 제어 기능이다. CFC 오픈 루프 인젝션(CFC open-loop injection) 방식을 사용해 추가 센서 없이도 모터의 로터 위치와 속도를 파악할 수 있다. 이를 통해 NORD는 동적 애플리케이션에도 적합한 견고하고 최적화된 경제적인 드라이브 솔루션을 제공한다.
고효율 IE5+ 모터 기술
NORD의 고효율 IE5+ 영구자석 동기 모터(PMSM)는 넓은 토크 범위에서 최대 95%에 이르는 지속적으로 높은 효율을 제공하는 것이 특징이다. 따라서 부분 부하 및 부분 속도 영역에서도 최적의 에너지 효율을 달성하며, 생산·물류·창고 운영 및 서비스 프로세스를 보다 효율적으로 만들기 위해 제품 종류를 줄일 수 있다.
까다로운 환경에 이상적
NORDAC FUSION 드라이브 솔루션은 최대 -30°C의 환경에서도 사용할 수 있다. 예를 들어, IE5+ 동기 모터와 NXD tupH®가 적용된 NORDAC ON PURE의 조합은 식품 산업의 세척(Wash-down) 애플리케이션에 적합하다. Ethernet 내장, 하이브리드 케이블 및 데이지 체인 기술을 통해 기존 분산 배선 방식보다 더욱 간소하고 세척이 용이한 효율적이고 위생적인 네트워크 토폴로지를 구현할 수 있다.
