Pickering Interfaces
피커링 인터페이스의 새로운 PXI/PXIe 마이크로웨이브 스위칭 제품군은 구성의 유연성으로 응용분야에 적합한 성능과 테스트 시스템 최적화를 제공

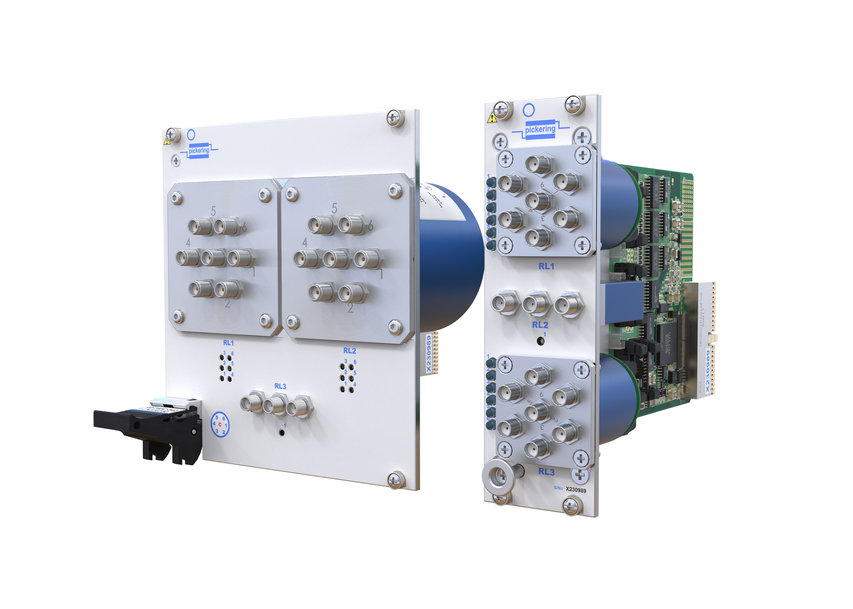

AUTOTESTCON 2023 에서 새롭게 선보이는 4x-890 제품군은 매우 유연한 구성의 PXI/PXIe 마이크로웨이브 스위칭 솔루션.
전기전자 시험 및 검증을 위한 모듈형 신호 스위칭 및 시뮬레이션 제품 선도 공급사인 피커링 인터페이스가 110GHz 신호까지 스위칭할 수 있는 매우 유연한 구성의 40/42-890 PXI/PXIe RF/마이크로웨이브 스위칭 솔루션을 발표하였습니다.
레이다, 위성, 근거리 육상 보안 통신 뿐만 아니라 상용 전자 및 5G통신 분야 테스트 에서도 요구되는 고주파 마이크로웨이브 스위칭에 이상적인 새로운 40/42-890 마이크로웨이브 스위치 제품군은 PXI/PXIe 플랫폼에서 110GHz 신호까지 스위칭할 수 있으면서 구성의 유연성, 다양성과 함께 테스트 시스템의 최적화도 제공합니다. “이 새로운 PXI/PXIe 제품군으로 RF 테스트 엔지니어는 단일 모듈에 여러 릴레이 및 커넥터 유형을 결합하여 섀시 슬롯 사용을 최소화하면서 정확한 어플리케이션 요구 조건에 맞는 다양한 고성능 마이크로웨이브 릴레이 유형을 선택하고 결합할 수 있습니다.”라고 피커링 스위칭 제품 매니저인 스티브 에드워드씨가 말했습니다.
50Ω 또는 75Ω 임피던스 선택과 함께 110GHz 주파수 신호까지 스위칭할 수 있는 SPDT, SPnT 및 트랜스퍼 스위치가 PXI/PXIe 플랫폼에서 사용되도록 제공되고 또한 임피던스 종단, 미종단도 선택할 수 있도록 다양한 모델이 제공됩니다. 따라서, RF 테스트 엔지니어는 어플리케이션 조건에 적합한 맞춤형 솔루션 제품을 구성하기 위하여 필요한 릴레이 타입과 조합을 특정할 수 있습니다.
여러 릴레이 타입을 조합할 수 있는 이러한 특징으로 이미 정해져서 제공되는 제품보다 스위칭 용량을 더 늘릴 수 있고 더 높은 주파수 먹스도 구성할 수 있습니다. 예를 들면, SP6T 임피던스 종단 릴레이 두 개와 SPDT 릴레이 한 개를 조합할 경우 (케이블을 연결함으로써) 이미 정해져 있는 제품의 18GHz 대역폭을 초과하는 한 개의 SP12T 임피던스 종단 먹스를 구성할 수 있습니다. 여러가지 가능한 구성 예를 위하여 4x-890 제품군에 표준 모델 제품들을 제공하고 있습니다. 제품을 PXI 또는 PXIe형으로 제공함으로써 사용자는 섀시 선택에 유연성을 확보할 수 있습니다. 또한, 계열사인 Pickering Connect에서는 40/42-890을 위한 다양한 종류의 케이블 솔루션도 제공합니다.
4x-890 모듈 전면판에는 모듈에 장착된 각 릴레이 작동 상태를 표시하는 LED가 있습니다. 이 표시로 시스템 작동을 시각적으로 확인할 수 있으므로 테스트 어플리케이션 소프트웨어의 디버깅이 훨씬 쉬워집니다. 또한, 모듈 내에 릴레이가 몇 번 작동했는지를 세는 기능이 있어 테스트 시스템의 예방 정비를 계획할 수 있습니다. 전면판에서 잡아당김으로써 교체를 쉽게 할 수 있는 릴레이 타입이 사용되므로 테스트 시스템이 사용되는 현장에서의 정비가 용이합니다.
테스트 엔지니어는 피커링이 무료로 제공하는 웹 기반 마이크로웨이브 스위치 디자인 툴 (MSDT)을 사용해서 4x-890 제품군 전면판 레이아웃을 구성할 수 있습니다. 선택할 수 레이아웃 구성 요소는 전면판 크기, 릴레이 타입, LED 표시기, 방열 슬롯, 이미지, 리벨링 등입니다. 다양한 요소들이 전면판에 추가되기만 하면, 사용자는 그 요소들의 위치를 변경할 수 있고 완성이 된 후 피커링에 제작을 주문할 수 있습니다. 구성 및 제작된 모듈은 고유의 파트번호를 갖고 있어서 후에 동일한 구성을 주문할 수 있습니다. 4x-890 모듈은 어플리케이션 소프트웨어 개발 및 디버그를 쉽게 하기 위하여 스위치를 수동으로 작동할 수 있는 소프트 프론트 판넬 소프트웨어가 함께 공급됩니다.
40/42-890 제품군은 대부분의 소프트웨어 프로그래밍 드라이버와 함께 공급되며, 마이크로소프트 윈도우, 리눅스, 실시간 하드웨어-인-더-루프(HIL) 툴 환경에서 사용될 수 있습니다.
