Kennametal
한 걸음 더 나아간 ER의 혁신
Kennametal은 오늘 나사식 밀링 커터를 수용할 수 있도록 나사산 처리된 솔리드 ER 콜릿 라인과 함께 ER 지원 구동 장치를 발표하며 TACU(터렛용 클램핑 유닛)를 확장했습니다.
“새로운 TACU ER 장치와 솔리드 ER 콜릿은 기술의 위대한 결합입니다. 나사산 크기의 범위가 M08~M16이며 ER25~ER40 크기로 제공되는 이 혁신적인 제품은 회전 공구 선반에 머시닝 센터와 같은 기능을 제공합니다. 솔리드 엔드밀과 함께 표준 ER 콜릿을 사용하거나, 나사식 인덱서블 밀링 커터와 함께 새로운 솔리드 ER 콜릿을 사용할 수 있는 유연성을 제공하는 신제품입니다.»라고 Tooling Systems 매니저 Ronald West 씨가 말했습니다.
쿨런트 통과를 위해 밀봉되어 있으며, 최소 런아웃을 위한 정밀 연마 위치 조정 보스가 있는 대형 엔드밀에 추가 여유 공간용으로 1mm의 스탠드오프가 있습니다. 매우 컴팩트한 디자인으로, 소형 기계에서도 자유롭게 사용하기 쉽습니다. 표준 스프링 스타일 ER 콜릿에 비해 매우 강도가 높으므로 더 강력한 절삭을 수행할 수 있습니다.
TACU 제품은 다양한 정적 및 구동 블록이 있는 VDI와 BMT(볼트 마운트 터렛) 등 일곱 개 주요 CNC 선반 브랜드에 사용할 수 있습니다. TACU는 내부 및 외부 쿨런트를 갖추고 있으며, 지정된 구동 공구에서 최대 12,000RPM이 가능합니다. West 씨는 “이번 추가로 TACU 제품의 기능이 크게 향상되었습니다.”라고 말했습니다.

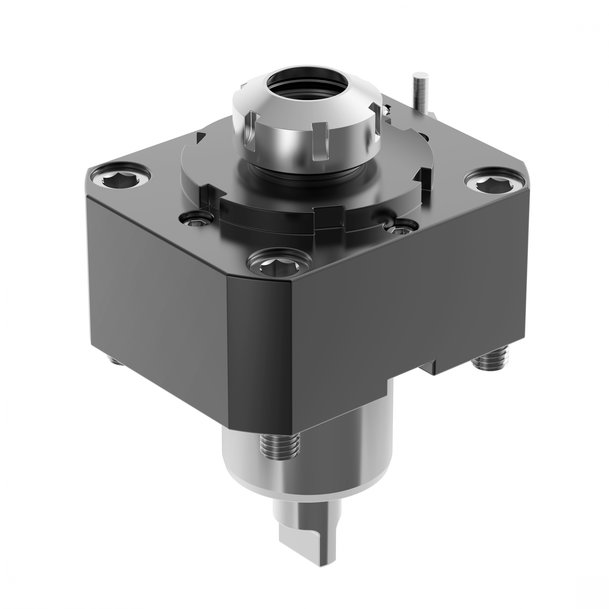

성공적인 터렛용 클램핑 유닛의 확장: ER 지원 구동 장치.

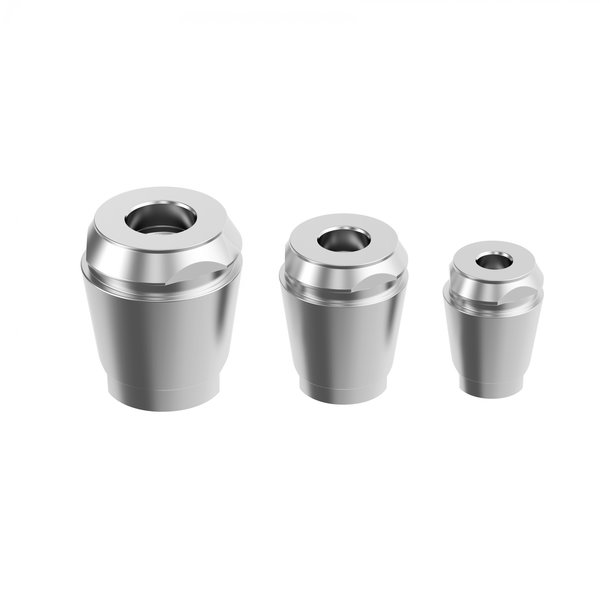

ER25, ER32 및 ER40 크기의 솔리드 ER 콜릿. 모든 표준 ER 콜릿 척 및 모든 ER 터렛용 클램핑 유닛과 호환.

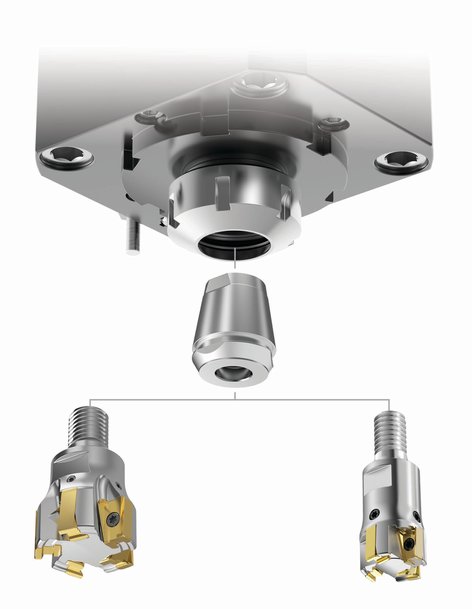

ER 구동 장치에 작은 직경의 나사식 밀링 커터를 사용하여 CNC 선반 기계를 밀링 머신으로 전환 가능.
