고밀도 전자 조립품을 위한 초소형 NTC 서미스터

모바일 시스템, 웨어러블 기기, 고주파 통신 모듈 내부의 부품 집적도가 지속적으로 높아짐에 따라 인쇄회로기판(PCB)의 여유 공간이 제한되면서, 고밀도 전자 부품의 열 관리 문제가 갈수록 심각해지고 있습니다. 이러한 소형 구조에서는 처리 코어 및 전력 관리단 주변에 국소적인 발열 지점이 발생하므로, 동작 불안정, 스로틀링(성능 저하), 부품 열화 현상을 방지하기 위해 정밀한 온도 모니터링이 필수적입니다.

고밀도 열 관리 환경에서의 실장 공간 제약
공간이 극도로 제한된 패키징 환경에서 안정적인 열 감시를 수행하려면 온도 감지 소자를 실제 열원에 최대한 근접하게 배치해야 합니다. 기판 공간 부족으로 인해 엔지니어가 온도 센서를 구동 중인 집적회로(IC)에서 멀리 떨어진 곳에 배치할 경우, 회로 기판 소재를 통과하는 열 저항으로 인해 측정 지연과 온도 오차가 발생하게 됩니다. 이로 인해 작동 중인 실리콘 내부의 급격한 온도 변화를 제때 감지하지 못해 폐루프 냉각 반응이 지연되거나 조기 고장으로 이어질 수 있습니다.

이러한 제한된 공간에 맞춰 수동 센싱 소자를 소형화하는 과정에서는 일반적으로 심각한 제조상 병목 현상이 발생합니다. 물리적인 패키지 규격이 줄어들수록 균일한 재료 분산과 정밀한 전극 단자 형상을 유지하기가 극도로 어려워집니다. 특히 부온도계수(NTC) 서미스터의 경우, 제조 공차의 편차가 발생하면 저항값 및 재료 상수 특성이 저하되어 측정의 선형성과 종합적인 모니터링 정확도가 손상됩니다.

세라믹 공정 기술을 통한 서브밀리미터급 온도 센서 구현

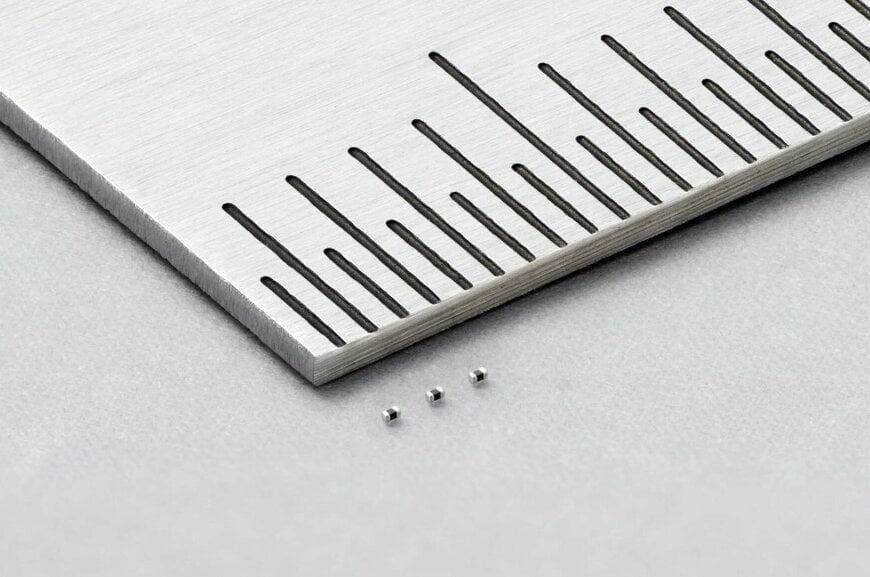

Murata Manufacturing Co., Ltd.는 0.25 mm × 0.125 mm 크기의 초소형 008004인치 규격으로 패키징된 NTC 서미스터 NCU01 시리즈를 선보였습니다. 이 부품은 0.4 mm × 0.2 mm 규격이었던 무라타의 기존 최소형 01005인치 제품과 비교해 실장 면적을 약 60% 절감했습니다.

극소화된 규격에도 불구하고 이 부품은 정밀한 전기적 공차를 유지합니다. 저항 허용오차 ±1% 및 B정수 허용오차 ±1%를 달성했습니다. 무라타는 독자적인 세라믹 재료 배합 기술, 고정밀 미세 가공 공정, 마이크로 단위 규격에서도 구조적 안정성을 유지하도록 최적화된 내부 전극 구조를 적용하여 이러한 사양을 완성했습니다.

열원 밀착 배치 및 공정 통합 유연성
실장 면적이 줄어듦에 따라 얻을 수 있는 핵심적인 공학적 이점은 발열 소자 바로 옆에 온도 감지 소자를 배치할 수 있다는 점입니다. 설계 엔지니어는 복잡한 시스템 인 패키지(SiP) 내부, 멀티칩 모듈, 고밀도 인터커넥트(HDI) 기판 등 배선이 극히 제한된 영역에도 NCU01을 배치할 수 있습니다.

반도체 다이와 서미스터 사이의 물리적 거리가 단축되면 열 임피던스 경로가 줄어듭니다. 이러한 배치는 측정 오차를 최소화하고 급격한 과도 열 변화 발생 시 감지 지연을 제거합니다. 주요 적용 분야는 스마트폰, 스마트워치, 완전 무선 이어폰(TWS) 등 기판 면적이 매우 제한적인 소형 소비자 가전제품입니다.

NCU01 시리즈의 샘플 출하는 2026년 10월에 시작되며, 양산은 2027년 중 본격화될 예정입니다. 초기 제품군은 10 kΩ 및 100 kΩ의 표준 공칭 저항값으로 제공되며, 이후 순차적으로 저항 라인업을 확대할 계획입니다.

추가 정보
이 섹션은 원본 제품 발표에 포함되지 않은 기술 사양 및 비교 벤치마크 정보를 다룹니다.

표면 실장형 수동 소자(SMD)의 008004 규격화(EIA 008004, JIS 0201 메트릭 규격에 대응)는 앞서 적층 세라믹 커패시터(MLCC)와 칩 저항기에서 이뤄진 소형화 추세를 잇는 진전입니다. NTC 서미스터에 사용되는 전이금속 산화물 스피넬 등 반도체 세라믹 복합재는 표준 유전체나 저항 페이스트에 비해 이러한 미세 물리적 규격에서 소결 및 기계적 특성을 제어하기가 훨씬 까다롭습니다.

기존 소비자 가전에서는 디스크리트 NTC 서미스터 규격으로 0402인치(1.0 mm × 0.5 mm) 또는 0201인치(0.6 mm × 0.3 mm)가 주로 사용되었습니다. 고속 고주파(RF) 프론트엔드와 애플리케이션 프로세서가 고밀도 패키징으로 전환되면서 업계는 점차 01005인치 규격으로 이동했습니다. 디스크리트 서미스터가 이번 008004인치 표준에 도달함에 따라 초소형 디커플링 커패시터와 동일한 크기 축소를 이루게 되었으며, 이를 통해 미세 피치 조립 공정 라인에서 다른 서브밀리미터급 수동 소자들과 함께 동일한 픽앤플레이스 노즐 구성 및 고속 솔더 페이스트 인쇄를 원활하게 적용할 수 있습니다.

편집: Evgeny Churilov, Induportals Media - AI 각색.
