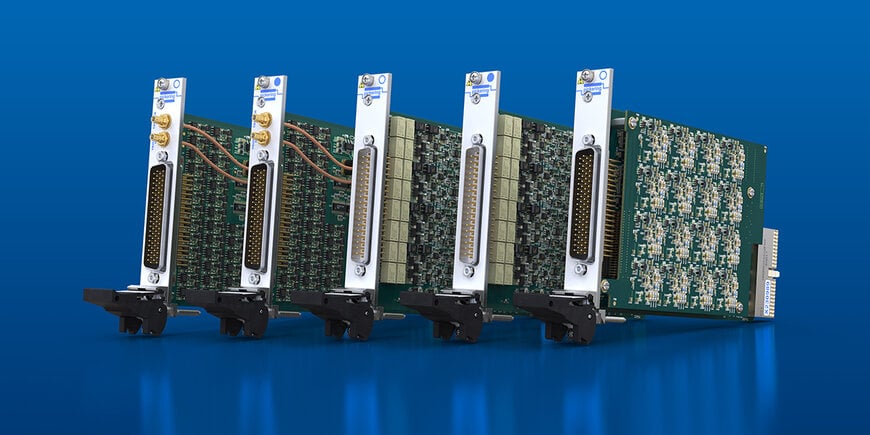

피커링, 기능 테스트 및 하드웨어-인-더-루프(HIL)를 위한 아날로그 출력 제품군 확장
새로운 PXI/PXIe 모듈은 고밀도 파형 생성과 DAC 출력, 열전대 시뮬레이션 기능 제공.
www.pickeringtest.com
전자 시험 및 검증을 위한 모듈형 신호 스위칭 및 시뮬레이션 제품 선도 공급사인 피커링 인터페이스는 PXI/PXIe 아날로그 출력 모듈 3가지를 새롭게 발표하며, 기능 테스트 및 하드웨어-인-더-루프(HIL) 응용 분야를 위한 신호 공급 및 센서 시뮬레이션의 제품군을 확장하였습니다.
새로운 모듈은 다채널 파형 생성, 고정밀 디지털-아날로그 변환기(DAC) 출력, 고밀도 열전대 시뮬레이션 기능을 아우르며, 엔지니어가 컴팩트한 개방형 플랫폼 테스트 시스템에서 실제에 가까운 아날로그, 센서, 파형 조건으로 임베디드 제어기 입력을 구동할 수 있도록 지원합니다. 또한 한 개의 PXI/PXIe 슬롯에서 높은 채널 밀도를 제공하도록 설계되었으며, 다양한 섀시와의 폭넓은 호환성과 포괄적인 드라이버 지원을 통해 엔지니어가 랙 공간, 시스템 복잡성, 장기적인 노후화 위험을 줄이면서도 강력한 자동화 테스트 시스템을 구축할 수 있도록 해줍니다.
피커링 시뮬레이션 제품 매니저 Stephen Jenkins 씨는 “모듈형 신호 스위칭 및 센서 시뮬레이션 분야에서의 피커링의 업계 선도적 입지를 기반으로, PXI/PXIe 아날로그 출력 시험기기 모듈 제품군을 지속적으로 확장하고 있습니다. 이 제품군은 다채널 파형 및 함수 생성부터 정밀 DAC 출력, 고밀도 열전대 시뮬레이션에 이르기까지 다양한 전자 테스트 응용 분야를 폭넓게 지원합니다.”라고 말했습니다. 이어 “생산 라인을 위한 기능 테스트 시스템을 구축하든, HIL 테스트 시스템을 설계하든 관계없이 피커링의 시험기기는 높은 채널 밀도, 신뢰성 있는 정밀도, 그리고 안정적인 장기 지원을 제공합니다.”라고 덧붙였습니다.
41-770 PXI 및 43-770 PXIe DAC 모듈은 3U PXI/PXIe 슬롯 하나에서 최대 4개의 완전 절연 아날로그 출력 채널을 제공합니다. 각 채널은 다양한 전압 및 전류 범위에서 독립적으로 프로그래밍이 가능하며, 전압 출력은 최대 ±40 V, 전류 출력은 최대 ±20 mA까지 지원합니다. 또한 이 모듈은 오픈 회로 상태를 시뮬레이션할 수 있어, 불량 배선이나 센서 오류와 같은 실제 환경의 오류 상황을 재현하는 오류 주입 테스트를 수행할 수 있습니다. 아울러 하드웨어 인터록 기능을 통해 테스트 대상 장비와 전체 테스트 시스템에 대한 추가적인 보호 기능을 제공합니다.
41-625 PXI 및 43-625 PXIe 다채널 파형 발생기 모듈은 3U PXI/PXIe 슬롯 한 개에서 최대 32개의 독립 출력 채널을 제공합니다. 이 모듈은 DC부터 300 kHz까지의 파형 생성을 지원하여, 실제 가속도계 신호를 비롯한 다양한 다채널 자극 조건을 시뮬레이션하는 데 적합합니다. 각 채널은 독립적인 메모리 블록에 파형을 저장할 수 있으며, 사인파와 표준 파형은 물론 사용자 정의 임의 파형까지 지원합니다. 또한 직접 디지털 파형합성(Direct Digital Synthesis, DDS)을 기반으로 소프트웨어 제어 하에 주파수를 즉시 조정할 수 있습니다. 트리거 기능을 사용하면 다른 기기에서 발생한 이벤트를 통해 파형 생성이나 주파수 스윕을 실행할 수 있습니다.
PXI 41-761A 아날로그 출력/열전대 시뮬레이터 모듈은 마이크로볼트(µV) 수준의 정밀 해상도와 오류 주입 기능을 갖춘 전용 열전대 센서 출력 시뮬레이션 솔루션입니다. 이 모듈은 독립적으로 절연된 2-선식 저전압 출력을 제공하며, 가장 일반적으로 사용되는 열전대 타입의 출력 범위를 모두 지원합니다. 또한 다양한 냉접점 보상(Cold Junction Compensation, CJC) 구성 방식을 지원하고, 공통 모드 전압을 정확하게 처리하여 실제 센서 수준의 시뮬레이션을 구현합니다. 슬롯당 최대 32개의 완전 절연 채널을 제공하며, 별도의 외부 스위칭이나 시스템 확장이 필요 없고, PXI 슬롯 한 개 기준 업계 최고 수준의 열전대 시뮬레이션 채널 밀도를 제공합니다.
Jenkins 씨는 “이 새로운 아날로그 출력 모듈은 단순한 근사값이 아닌, 실제 신호를 정밀하게 재현하는 시뮬레이션 기능을 제공합니다. 이 제품은 기존의 범용 장비를 테스트 목적으로 개조해 활용한 것이 아니라, 테스트 목적에 맞춰 특별히 설계되었습니다. 각 모듈은 열전대, DAC, 임의 파형 등 특정 시뮬레이션 용도에 맞춰 실제 센서 또는 신호 동작을 정확하게 재현하도록 설계되었습니다. 이를 통해 범용 전압 소스나 임의 파형 발생기보다 더욱 현실적이고 신뢰성 높은 자동화 테스트를 수행할 수 있습니다.” 라고 덧붙였습니다.
이 모듈은 HIL 시뮬레이션, 기능 테스트, 센서 시뮬레이션, 생산 테스트 및 오류 주입을 위해 설계되었으며, 임베디드 제어기와 시험대상체(DUT)에 대해 소프트웨어로 제어되는 전기적 자극을 제공함으로써 실제 센서, 환경 챔버, 또는 수동 오류 설정의 필요성을 제거합니다. 또한 슬롯 제약이 있는 PXI 및 PXIe 시스템 환경에서 신호 생성, 센서 시뮬레이션, 스위칭 및 상호 연결 솔루션을 하나의 모듈형 신호 경로 아키텍처로 통합하여 제공합니다.
드라이버는 Windows와 Linux 실시간 운영체제를 모두 지원하며, C, Python, C#, MATLAB, Simulink, LabVIEW 등 다양한 프로그래밍 언어에서 사용할 수 있는 API를 제공합니다. 또한 개발 및 디버깅을 간소화하기 위한 Soft Front Panel도 함께 제공됩니다. PXI 및 PXIe 버전이 모두 제공되며, 특히 PXI 모듈은 PXI 및 피커링 LXI/USB 섀시에 통합이 가능하여, 엔지니어가 개방형 표준 플랫폼 기반에서 지속 가능하고 장기간 활용 가능한 테스트 아키텍처를 구축할 수 있도록 지원합니다.
피커링 인터페이스는 제조된 제품에 대해 기본 3년 품질 보증과 장기적인 제품 공급을 보장합니다. 가격, 구입 가능 여부 및 연락처 정보는 다음 웹사이트에서 확인할 수 있습니다: www.pickeringtest.com/ko-kr
