BMS 테스트를 단순화하고 가속화하는 피커링의 새로운 5A 배터리 시뮬레이터 모듈
PXI/PXIe 모듈형의 이 솔루션은 빠른 개발 주기, 낮은 총 소유 비용, 향상된 안전성 및 확장 가능성 제공.
www.pickeringtest.com

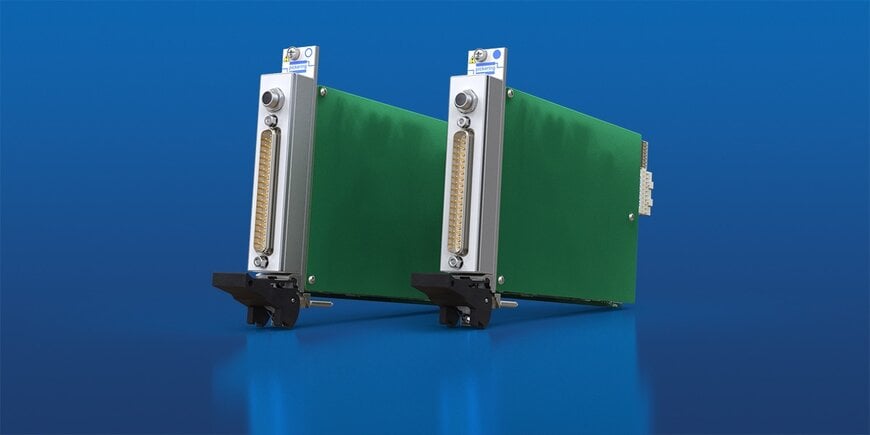

전자 시험 및 검증을 위한 모듈형 신호 스위칭 및 시뮬레이션 제품 선도 공급사인 피커링 인터페이스가 PXI 배터리 시뮬레이터 모듈 제품군에 새로운 모델을 추가했다고 발표하였습니다. 41-754(PXI) 및 43-754(PXIe) 모델은 1-슬롯의 컴팩트한 폼 팩터로 제공되며, 채널당 최대 8V, 5A를 출력할 수 있는 2채널 또는 4채널 배터리 시뮬레이터입니다. 채널은 접지 및 채널 간 완전히 절연되어 있으므로 직렬 연결을 통해 스택 구조의 배터리를 시뮬레이션할 수 있습니다.
“기존 300mA 시뮬레이터에서 대폭 향상된 당사의 5A 배터리 시뮬레이터는 배터리 관리 시스템(Battery Management System, BMS) 테스트를 보다 간단하고 빠르게 수행할 수 있도록 설계되었습니다.” 라고 피커링 시뮬레이션 제품 매니저 Stephen Jenkins 씨는 말합니다. 그는 “최대 4개의 완전히 절연된 채널을 통해, 고객은 저전압부터 고전압 스택까지 배터리 셀이나 모듈을 유연하게 에뮬레이션할 수 있습니다. 또한 높은 전류 구동과 정밀한 출력값 읽기 기능을 결합한 컴팩트한 플랫폼으로 전기자동차(EV) 및 에너지 저장 등 까다로운 응용 분야에 최적화되어 있습니다.” 라고 덧붙였습니다.
산업 표준 PXI 폼 팩터는 시뮬레이터가 모듈형 테스트 시스템에 원활하게 통합될 수 있도록 하여, 유연하고 확장가능한 개방형 아키텍처를 구현합니다. 더 높은 전압이 필요한 경우, 모듈을 간단히 추가할 수 있어 비용 및 미래 대비 시스템에 대한 투자를 최소화합니다. 또한 이러한 모듈형 접근 방식은 오류 삽입 장치(FIU)나 열전대 시뮬레이터 등 다양한 PXI/PXIe 시험기기(타사 모듈 포함)와의 통합도 지원하므로 정교한 오류 테스트와 열 응답 시험을 수행할 수 있습니다.
BMS 개발자들은 이 모듈을 활용하여 셀 불균형, 셀 노화, 온도 영향 등 다양한 오류를 시뮬레이션하고, 과충전이나 쇼트 회로와 같은 극한의 오류 조건도 안전하게 테스트할 수 있습니다. 모든 채널은 접지 및 상호 간 완전히 절연되어 있으며, 채널-접지 간 1000V, 채널 간 750V의 절연 성능을 현대 배터리식 전기자동차(Battery Electric Vehicle, BEV) 구동 시스템에서 사용되는 배터리 스택을 그대로 재현할 수 있습니다. 각 채널은 최대 16개의 셀을 병렬로 시뮬레이션하면서도 셀당 300mA의 밸런싱 전류를 제공해 개발 주기를 단축하고, 규정 준수 전압을 낮춰 안전성을 높이며, 총 소유 비용(Total Cost of Ownership, TCO)까지 절감합니다.
불균형 또는 극한 조건 하에서 실제 배터리로 테스트하는 것은 고전압 및 열 폭주의 위험으로 인해 위험할 수 있습니다. 피커링 배터리 시뮬레이터는 에너지를 저장하지 않고 셀을 에뮬레이션하기 때문에 이러한 위험 요소들을 제거하며, 위험성이 큰 테스트 환경에서 보다 안전한 대안을 제공합니다.
기존의 실제 배터리를 충전 및 방전하는 방식과 달리, 피커링의 배터리 시뮬레이터는 엔지니어가 테스트 조건을 즉시 스위칭할 수 있게 하여 테스트 시간을 급격히 단축합니다. 또한 실제 배터리의 충전 및 방전을 기다릴 필요 없이, 일관되고 반복 가능한 결과를 제공합니다. 시간이 지남에 따라 성능이 저하되는 실제 셀과 달리, 시뮬레이터는 동일한 조건을 안정적으로 유지해 세션 간 테스트 결과를 신뢰성 있게 비교할 수 있습니다.
소프트웨어 개발 및 셀 밸런싱 분야에서 5A 배터리 시뮬레이터는 엔지니어가 데스크톱 환경에서 저준수 전압의 오픈-루프 구성을 구현할 수 있도록 하며, 이를 실시간 시스템의 폐루프 응용 분야로 확장할 수 있습니다. 이러한 하드웨어-인-더-루프(HIL) 테스트는 임베디드 제어 시스템과 함께 배터리 모델을 시뮬레이션해, 충전 상태, 건강 상태, 셀 열화 등 다양한 알고리즘을 실시간으로 검증할 수 있게 합니다.
에너지 저장 시스템(Energy Storage System, ESS) 및 재생 에너지 분야의 개발자들은 5A 배터리 시뮬레이터를 통해 가정용 축전지를 시뮬레이션하고, 그리드 규모 저장을 테스트하며, 시스템의 규정 준수 및 안전성을 평가할 수 있습니다. 또한 배터리 셀에 가해지는 스트레스를 최적화해 배터리 팩의 수명을 연장할 수 있으며, 이는 에너지 저장용으로 재사용되는 구형 배터리 팩의 경우 특히 중요합니다.
항공우주 및 방위 분야의 전기 항공기, 드론 및 군용 차량은 필수 안전 시스템을 테스트하기 위해 신뢰할 수 있는 배터리 에뮬레이션이 필수적입니다. 산업 장비의 경우, 전동 지게차, 광산 차량, 로봇, 해양 추진 시스템 등에서 고출력 산업용 배터리와 BMS를 통합하기 위한 테스트 솔루션이 필요합니다.
드라이버는 Windows 및 Linux와 실시간 운영체계용으로도 제공됩니다. 피커링 인터페이스는 모든 제품에 대해 기본 3년 동안 품질을 보증하며, 장기간 단종 없는 공급을 보장합니다. 가격 및 관련된 정보는 피커링 웹사이트 www.pickeringtest.com에 있습니다.
